SEIWA滑差軸

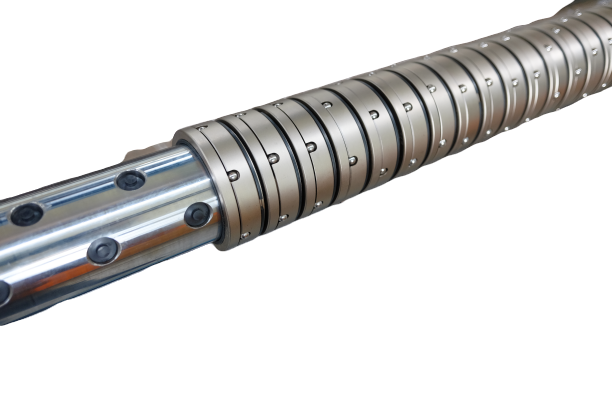

KS Air Friction Shaft
KS氣壓式滑動軸，適用於各種材料之分條機卷取軸。
機能
-
- 實現纖細精密之分條捲：
- 正確的張力控制
- 低張力捲取
- 廣泛控制範圍
- 各滑差環間張力差異小
- 不會因重量彎曲張力變動
- 分解整修原則上由原廠或代理商進行容易維修保養
使用條件 :
1.卷曲中必須保持通氣壓之狀態
2.氣壓之範圍為5-70N/cm²
3.軸心與套環之迴轉差需保持為30-60rpm
4.請提供清淨及乾燥之空氣源
5.分解整修原則上由原廠或代理商進行

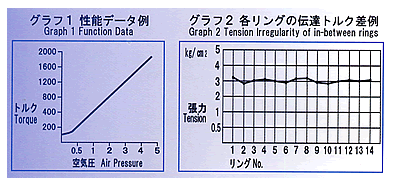

規格、性能
| 紙管內徑 | 套環寬幅 | 張力範圍 | 速度範圍 | 卷徑範圍 | 最大幅寬 |
|---|---|---|---|---|---|

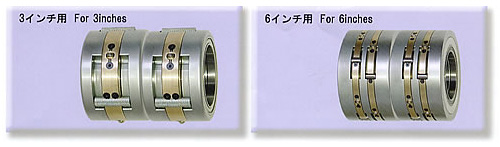

| 3 inch | MIN 30m/m~ | MIN 30N/m~ | 300m/min | 徑400 ~ 600m/m | 1300 ~ 1500m/m |
| 6 inch | MIN 40m/m~ | MIN 30N/m~ | 300m/min | 徑400 ~ 800m/m | 1600m/m |

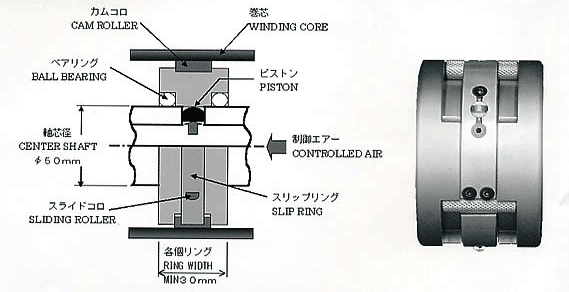

構成
- 多個滑動套環中有中空軸心，利用套環間之培林個別滑動。
- 卷曲軸外部有固定用之滑塊固定紙管或膠管之內徑。
- 使用氣壓控制套環下之PISTON，使得滑動環產生摩擦及扭力。
